锂电隔膜陶瓷涂层用低水分粘结剂

   2018/7/28 10:11:31

---

      随着近年来湿法隔膜技术和陶瓷涂覆工艺的结合提高了隔膜耐温性，令湿法隔膜很好的朝动力电池方向推广，行业内一致认为湿法生产工艺和涂覆隔膜是未来动力电池发展的主要方向，但是陶瓷涂覆使用的无机材料及粘结剂具有亲水性，不可避免的会增加隔膜的水分值。

      随着近年来湿法隔膜技术和陶瓷涂覆工艺的结合提高了隔膜耐温性，令湿法隔膜很好的朝动力电池方向推广，行业内一致认为湿法生产工艺和涂覆隔膜是未来动力电池发展的主要方向，但是陶瓷涂覆使用的无机材料及粘结剂具有亲水性，不可避免的会增加隔膜的水分值。

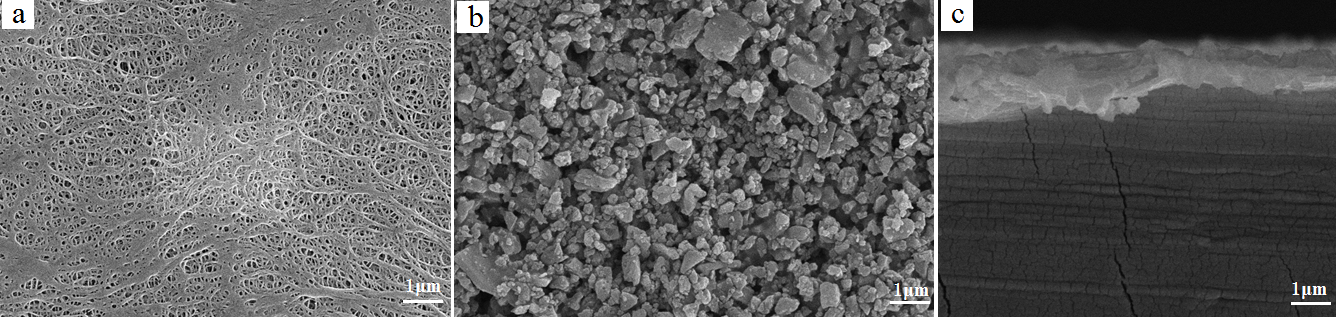

PE 隔膜(a) 、涂覆PE隔膜表面(b)

和涂覆PE隔膜剖面(c)的SEM

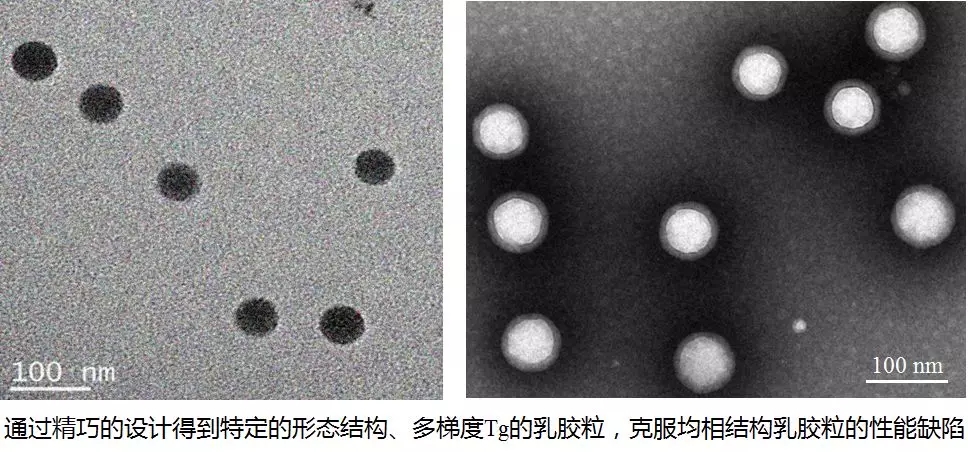

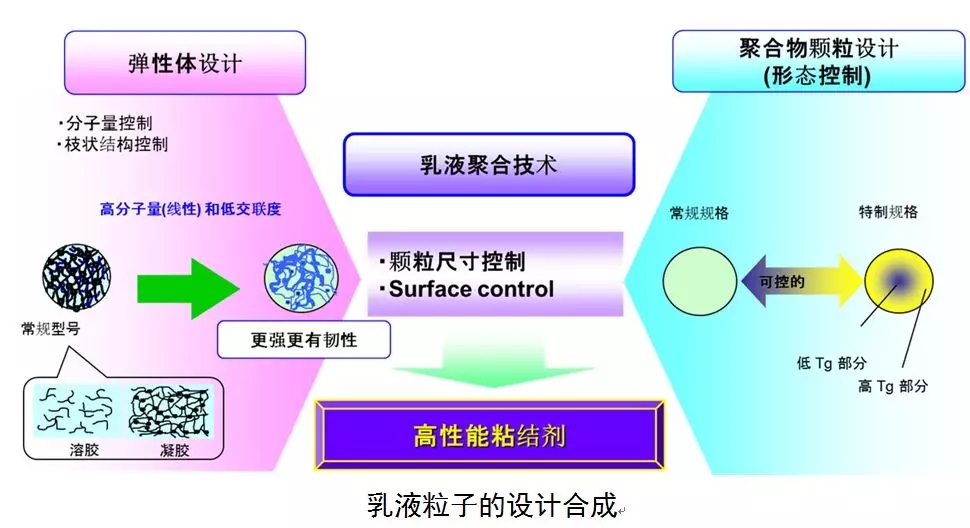

      早在2001年，上海三瑞高分子材料股份有限公司开始打造水性丙烯酸酯聚合物的设计、合成与应用技术平台。在丙烯酸酯聚合物乳液的粒子设计与粒径控制、聚合物粒子的微观形态控制与修饰、聚合物乳液的工程放大等方面积累了大量数据，在聚合物乳液方面已申请发明专利30项，其中已获得授权 15 项。

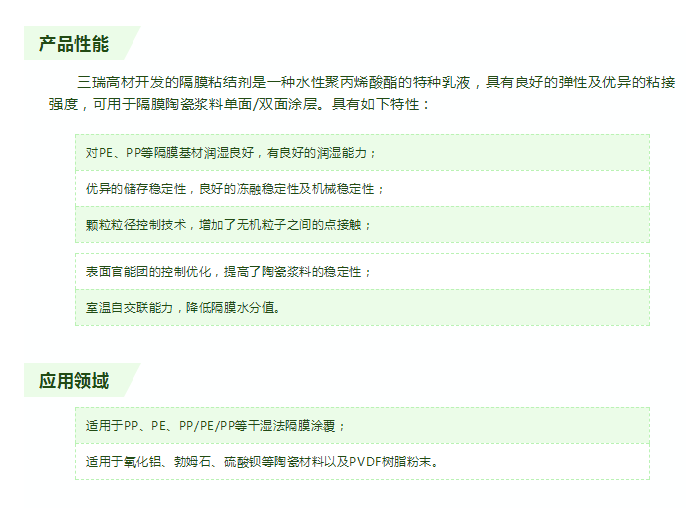

      近年来，上海三瑞高分子材料股份有限公司重点聚焦锂电聚合物材料的开发，已开发的锂电池隔膜陶瓷用粘合剂产品，具有优异的润湿能力、良好的弹性及粘接强度，在隔膜陶瓷浆料中表现出良好的透气性、低热收缩性及低水分含量。

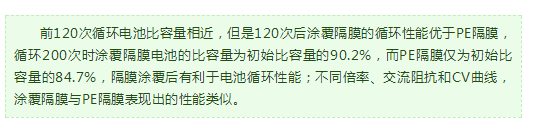

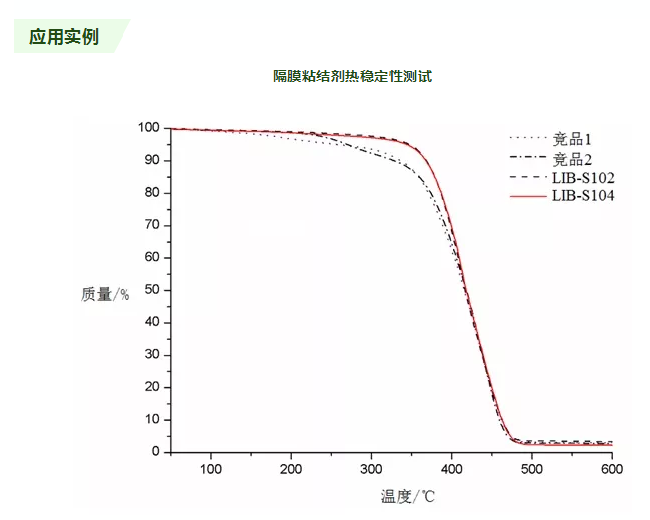

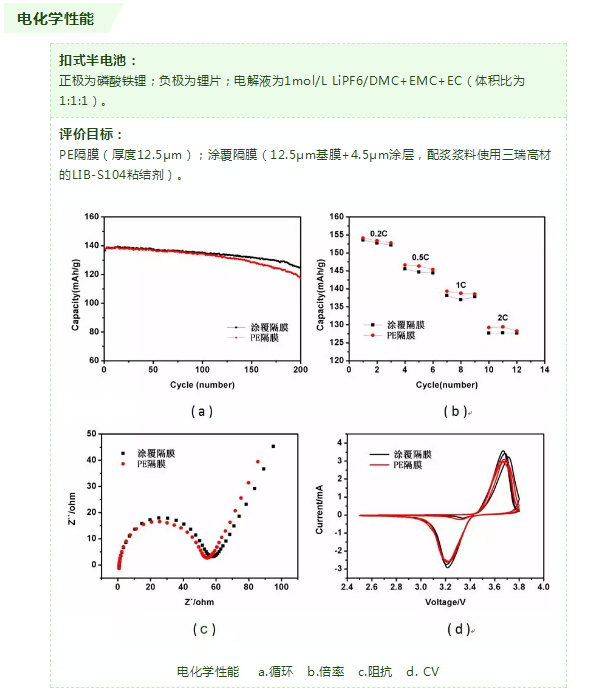

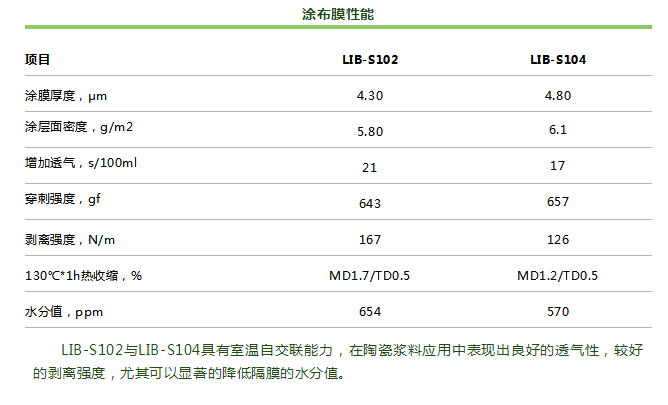

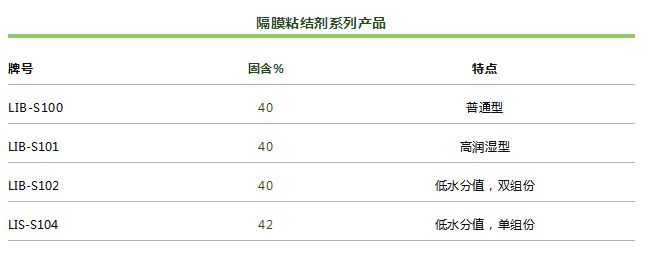

      相对于市场上其它丙烯酸酯乳液的热稳定性，LIB-S102与LIB-S104的热稳定性具有优势。隔膜粘结剂在陶瓷浆料中的应用效果：
